BM型摆线液压马达（以下简称马达）是一种内啮合摆线齿轮式的小型、低速、大扭矩液压马达，其结构简单、低速性能好、短期超载能力强，与同排量的其它类型液压马达相比，具有体积小、重量轻、输出扭矩大等优点，油管只需直接与该马达进出油口相连，便可进行工作，改变油流方向，可得到不同旋转方向。
马达可广泛应用于工程机械、农业机械、交通运输、石油采矿、机器制造等部门中，如油压机、输送机、操作机、注塑机、收割机、油管钳、机械手、马路清扫车、起重吊车等各种机械设备上及其它需要改变速度与方向的地方。

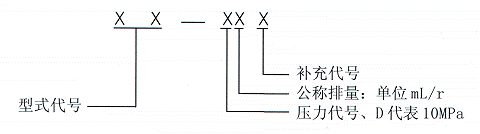

技术参数

注:1、马达在额定压力、额定转速下可连续使用，若工况选择在2/3额定压力、1/3~2/3额定转速时，马达将在高效率区域工作。

BM-D80-BM-D160型马达

BM-D200~BM-D400型马达

BM-D500~BM-D630型马达

安装

1．马达安装请参照安装尺寸图，请注意配合部分的接合尺寸。
2．马达的安装机架应有足够的刚度，安装面对马达轴线的垂直度应控制在0.03毫米以内。
3．马达输出轴上允许承受的工作载荷见右表。
建议在马达与工作机械之间采用弹性联轴器，以减轻载荷冲南昌，延长使用寿命。
4． 进出油口应配用JB982-77组合密封垫圈，出厂时已随机装箱。

工作油

1．油液的运动粘度在油温50℃时应为40-50M2/S、建议采用上稠50-1稠化液压油或40号液压油。
2．若在室外使用，应根据气温的变化，适当改变油液牌号，以利马达正常运行。
3．进入马达的工作油必须经有效的过滤，以防止铁悄、污物等进入，影响正常使用。油液过滤精度应不低于0.025毫米。
4．在回油路中宜装入一个压力为0.2-0.3MPa的背压伐，以使马达运转平稳，并防止空气进入。
5．在长期连续工作的系统中，为防止油温升高，应串联一冷却器，正常工作的油温应不超过70℃。

密封

马达在正常工作一段时间后，如发生漏油现象，请按下法排除：
1．后部接合面漏油请均匀拧紧后部门个螺钉。
2．前部轴密封处漏油请更换密封圈，更换方法如下：
（1）松开前盖6个螺钉取下前盖；
（2）取出前盖孔内的密封圈；
（3）重新装配，注意不得损坏密封圈，前盖内轴密封圈规格如下：

型号	规格	每台数量
BM-D80~BM-D160	D36*3.5	2
BM-D200~BM-D400	D46*3.5	1
BM-D500~BM-D630	D51*3.5	1

旋向

马达可正反向旋转，出厂马达的轴旋转方向如图。
